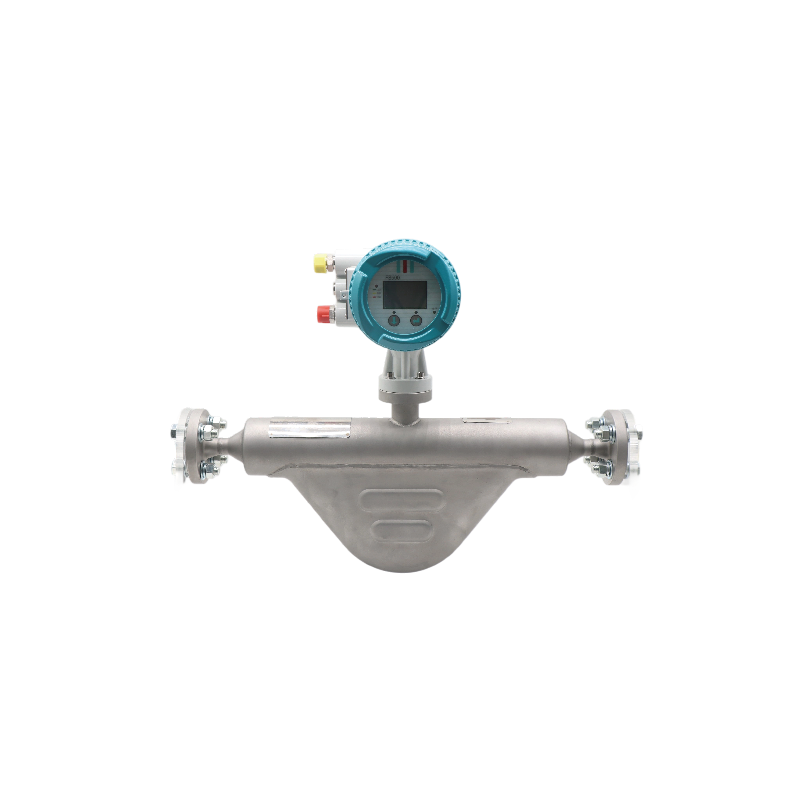

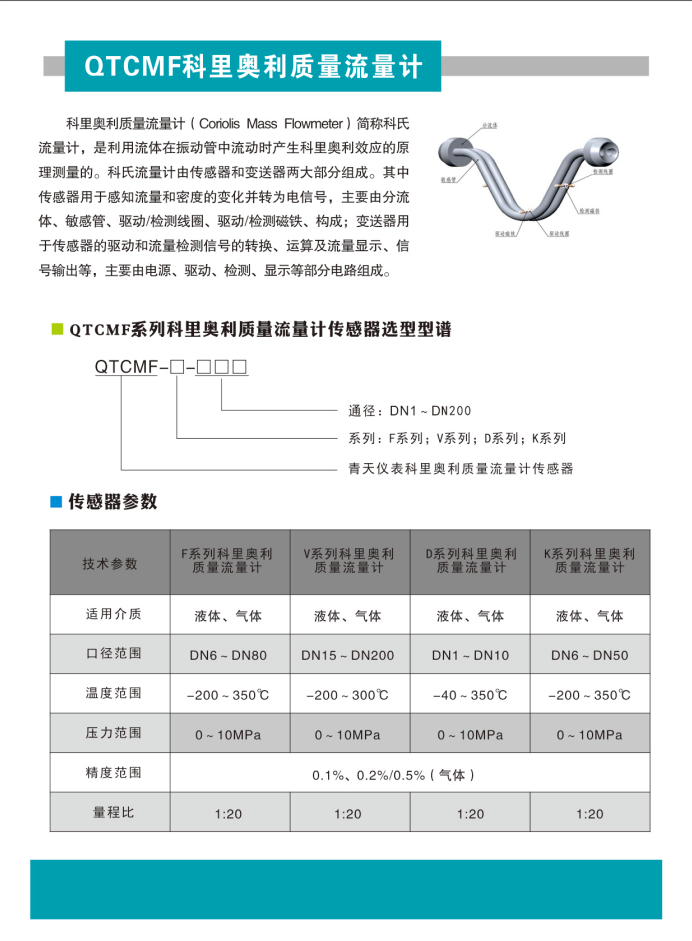

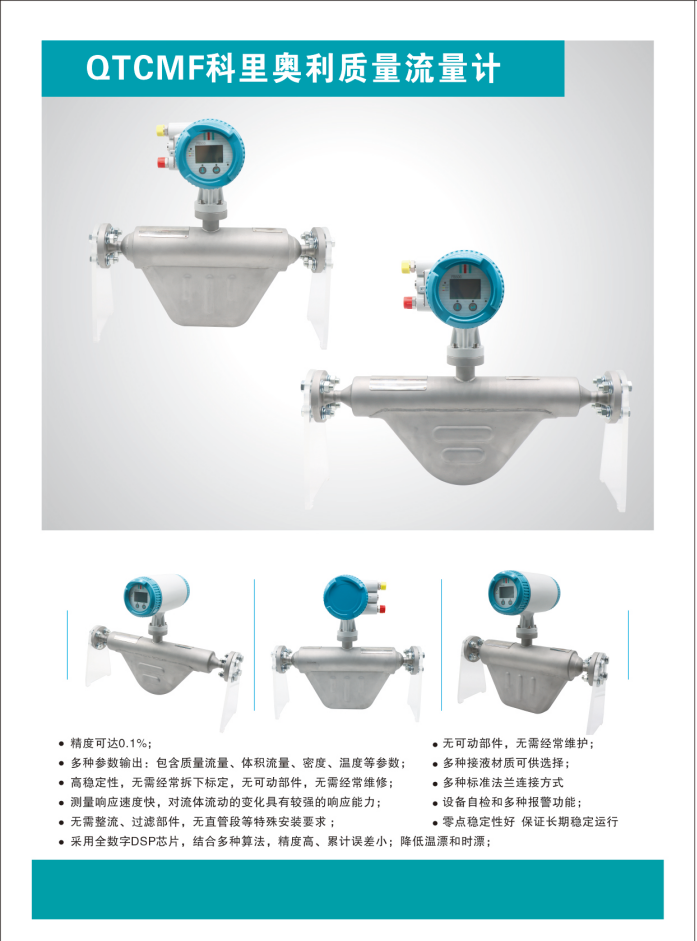

科里奥利质量流量计(Coriolis Mass Flowmeter)简称科氏力流量计,是一种利用流体在振动管道中流动时产生与质量流量成正比的科里奥利力原理来直接测量质量流量的装置,由流量检测元件和转换器组成。科里奥利质量流量计实现了质量流量的直接测量,具有高精度,可测多重介质和多个工艺参数的特点,广泛应用于石化,制药,食品等行业。 流体为了反抗这种强迫振动,会给管子一个与其流动方向垂直的反作用力,在这种被叫做科里奥利效应力的作用下,管子的震动不同步了,入口段管与出口段管在振动的时间先后商会出现差异,(差异是由于入口段和出口段流体流向是相反的),这叫做相位时间差。 这种差异与流过管子的流体质量流量的大小成正比。如果通过电路能检测出这种时间差异的大小,则就能将质量流量的大小给确定了。这种流量计被称作科里奥利直接质量流量计,它与世界上目前在用的几十种常规容积式流量计的不同是它测的质量的大小,使用的单位是kg/h。用质量(如千克)作单位的流量计比用容积(如立升或立方米)作单位的容积式流量计要准确和恒定。因为质量是遵循守恒定律的。
众所周知,当一个位于旋转系内的质点作朝向或者离开旋转中心的运动时,将产生一惯性力。当质量为(δm的质点以匀速u在一个围绕旋转轴P以角速度ω旋转的管道内轴向移动时,这个质点将获得两个加速度分量: (1)法向加速度ar(向心加速度),其值等于ω2r,方向指向P轴。 (2)切向加速度at(科里奥利加速度),其值等于2ωu,方向与ar垂直,正方向符合右手定则。 为了使质点具有科里奥利加速度at,需在at的方向上加一个大小等于2ωuδm的力,这个力来自管道壁面。反作用于管道壁面上的力就是流体施加在管道上的科里奥利力Fc。 方向与αt相反。 当密度为ρ的流体以恒定流速u沿旋转管流动时,任一段长度ΔX的管道都将受到一个大小为ΔFe的切向科里奥利力: 式中,A为管道内截面积。由于质量流量qm=ρuA,因此: 基于上式,只要能直接或者间接地测量出在旋转管道中流动的流体作用于管道上的科里奥利力,就可以测得流体通过管道的质量流量。 在过程工业应用中,要使流体通过的管道围绕P轴以角速度ω旋转显然是不切合实际的。这也是早期的质量流量计始终未能走出实验室的根本原因。经过几十 年的探索,人们终于发现,使管道绕P轴以一定频率上下振动,也能使管道受到科里奥利力的作用。而且,当充满流体的管道以等于或接近于其自振频率振动时,维持管道振动所需的驱动力是很小的。从而从根本上解决了CMF的结构问题。为CMF的迅速商用化打下了基础。 经过近二十年的发展,以科里奥利力为原理而设计的质量流量计已有多种形式。根据检测管的形状来分,大体上可以归纳为四类,即:直管型和弯管型;单管型和多管型(一般为双管型)。 弯管型检测管的仪表管道刚度低,产生信号相对较大,技术也相对成熟。因为自振频率也低(80-150Hz),可以采用较厚的管壁,仪表耐磨、耐腐蚀性能较好,但易存积气体和残渣引起附加误差切对安装空间有要求。直管型仪表不易存积气体,流量传感器尺寸小,重量轻。但自振频率高信号不易检测,为使自振频率不至于太高,往往管壁做得较薄,易受磨损和腐蚀。单管型仪表不分流,测量管中流量处处相 等,对稳定零点有好外,也便于清洗,但易受外界振动的干扰,仅见于早期的产品和一些小口径仪表。双管型仪表既实现了双管相位差的测量,也增了大信号增强了线性,同时降低外界振动干扰的影响。
|
