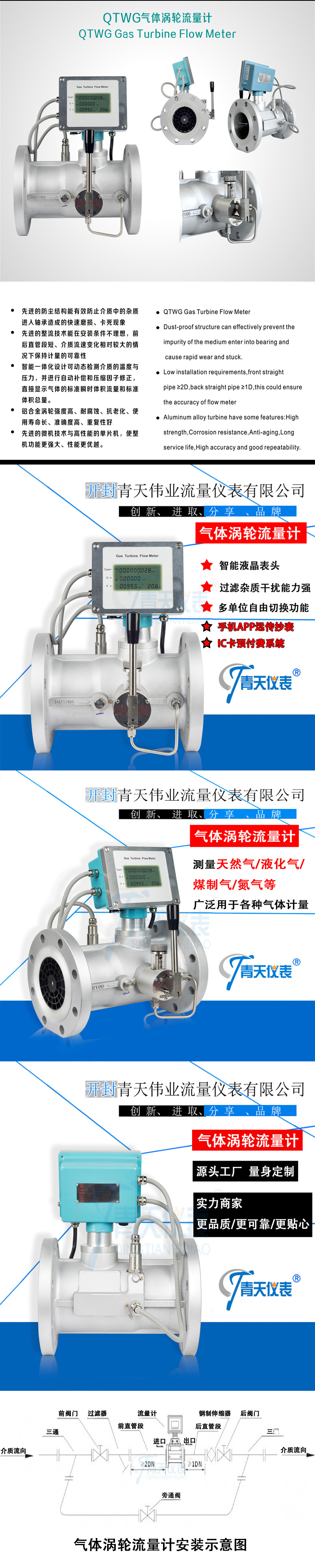

QT-LWGQ系列气体涡轮流量计

QT-LWGQ气体涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。气体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的气体涡轮流量计可以应用于制药行业。


一体化气体涡轮流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。电池采用长效锂电池,单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上。


一体化气体涡轮流量计表头可以显示的流量单位众多,有立方米,加仑,升,标准立方米,标准升等,可以设定固定压力、温度参数对气体进行补偿,对压力和温度参数变化不大的场合,可使用该仪表进行固定补偿积算。


QT-LWGQ气体涡轮流量计详情介绍




气体涡轮流量计产品简介.jpg   QT-LWGQ气体涡轮流量计主要用于工业管道中空气,氮气,氧气,氢气,沼气,天然气,蒸汽等介质流体的流量测量,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。气体涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

气体涡轮流量计工作原理.jpg   QT-LWGQ气体涡街流量计为提高气体的耐高温及抗振动性能,因其独特的结构和选材使该传感器可在高温(350℃)、强振动(≤1g)的恶劣工况下使用。在实际应用中,往往最大流量远低于仪表的上限值,随着负荷的变化,最小流量又往往会低于仪表的下限值,仪表并非工作在它的最佳工作段,为了解决这一问题,通常采用在测量处缩径提高测量处的流速,并选用较小口径的仪表以利于仪表的测量,但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流,使加工、安装都不方便。

  QT-LWGQ气体涡街流量计为了使用方便,电池供电的就地显示型气体涡街流量计采用微功耗高新技术,采用锂电池供电可不间断运行一年以上,节省了电缆和显示仪表的采购安装费用,可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器,可以直接测量出饱和蒸汽的温度并计算出压力,从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器,用于气体流量测量可直接测量出气体介质的温度和压力,从而显示气体的标况体积流量


仪表口径及连接方式

25、40、50、80、100、150、200、250采用法兰连接;25、40可采用螺纹连接

精度等级

±1.5%R、±1%R

量程比

1:10、1:20、1:30

显示方式

宽屏显示器同时显示瞬时流量、日累积流量、总累积流量

温度、压力、时间、日期、电池电量

仪表材质

表体:304不锈钢;叶轮:防腐ABS或优质铝合金;显示器:铸铝

温度、压力传感器

内置

被测介质温度(℃)

-30℃~+80℃

环境条件

介质温度:-30℃~+80℃,相对湿度5%~90%,大气压力86~106Kpa

通讯信号

三线制工况脉冲、三线制标况脉冲

三线制4-20mA、RS485协议、IC卡信号

供电电源

内置锂电池、外供24VDC双供电

传输距离

≤1000m

信号线接口

内螺纹M20×1.5

防爆等级

ExdIIBT6

防护等级

IP65
