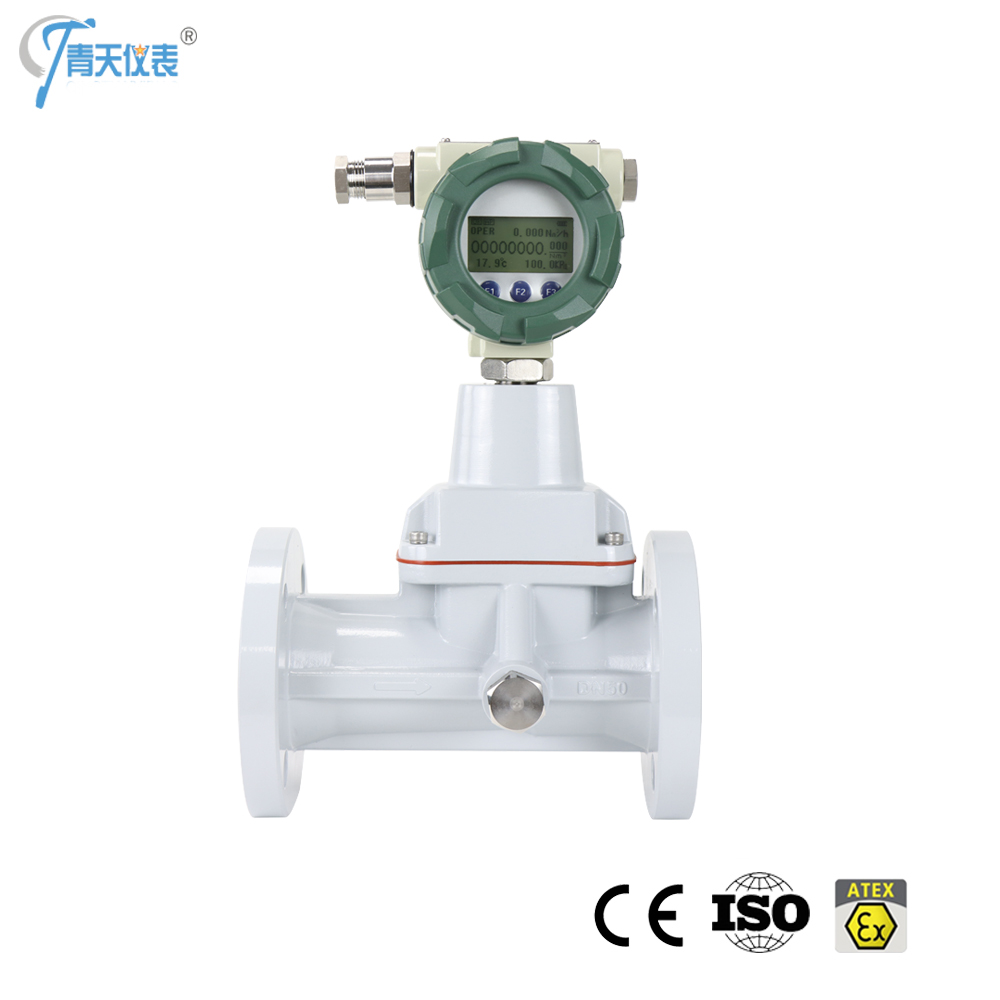

QTLU系列旋进旋涡法兰连接


  QTLU旋进旋涡流量计是采用先进的微处理技术,具有功能强,流量范围宽,操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品的先进水平的新型气体流量仪表。

  由于旋进旋涡流量计的独特性,使得其在发展过程中必须不断的适应机械制造水平的发展,所以旋进旋涡流量计根据其测量对象的不同,分为“智能型旋进旋涡流量计”和“蒸汽型旋进旋涡流量计”。

  智能旋进旋涡气体流量计采用先进的微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品的先进水平。可广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体的计量。

  蒸汽型旋进旋涡流量计采用先进的双探头旋进式流量传感器技术,抗干扰能力强,精确度高、无机械转动部件,不易腐蚀,结构紧凑,可靠性高、稳定性好,维修量小。

  智能型旋进旋涡流量计可以测量各种气体,而蒸汽型旋进旋涡流量计则只能测量蒸汽。

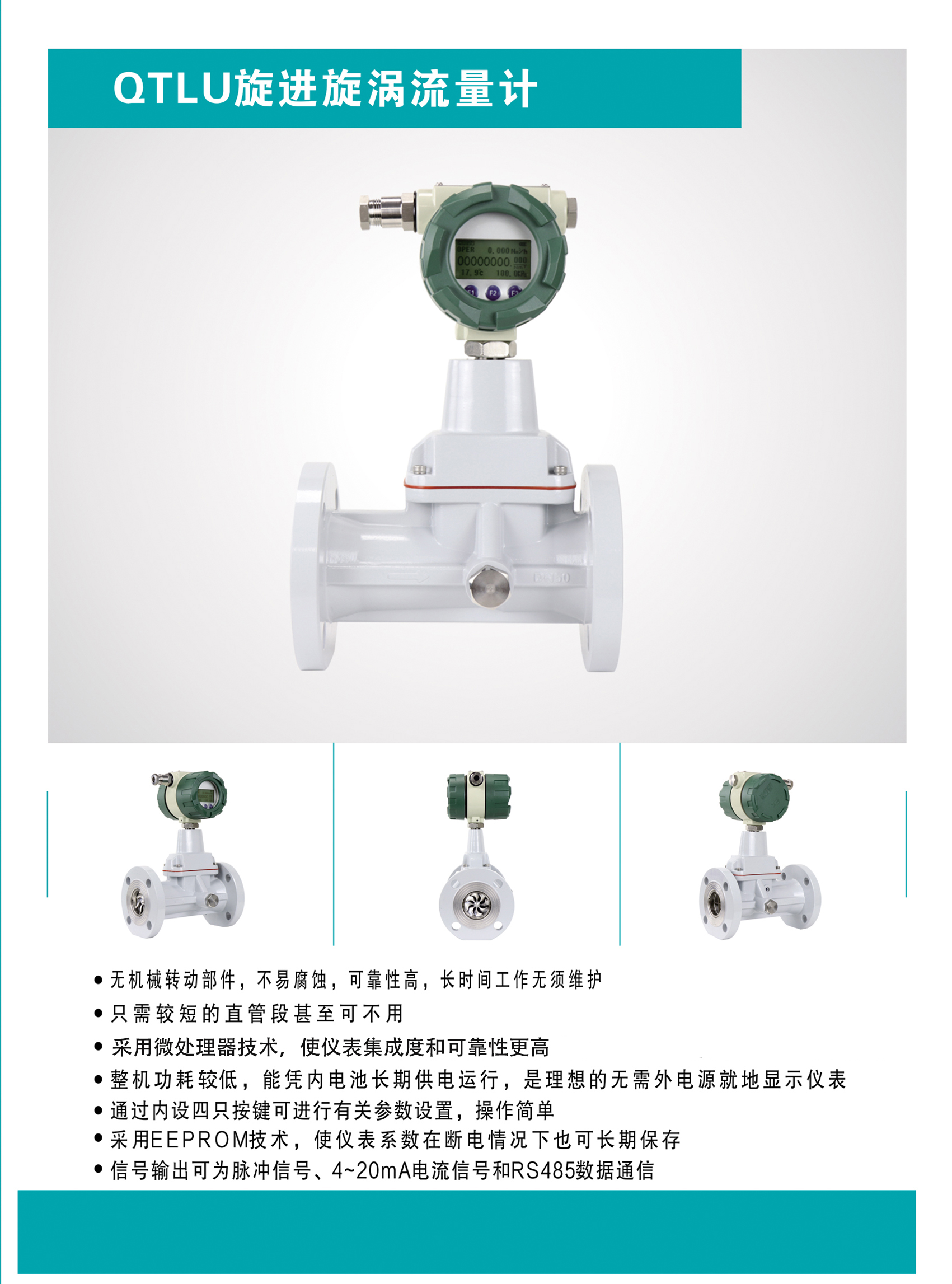

QTLU旋进漩涡流量计详情


QTLU系列旋进旋涡流量计是采用先进的微处理技术,具有功能强,流量范围宽,操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品的先进水平的新型气体流量仪表。旋进旋涡流量计广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。



当流体通过由螺旋形叶片组成的旋涡发生器后,流体被迫绕着发生体轴剧烈旋转,形成旋涡。当流体进入扩散段时,旋涡流受到回流的作用,开始作二次旋转,形成陀螺式的涡流进动现象。该进动频率与流量大小成正比,不受流体物理性质和密度的影响。检测元件测得流体二次旋转进动频率,就知道了流量。而且能在较宽的流量范围内获得良好的线性度。流量计算式为:K=f/q

式中:K ——流量仪表系数l/m³

f——旋涡频率 Hz

q——体积流量m³/s

流量计的仪表系数在一定的结构参数和规定的雷诺数范围内与流体的温度、压力、组分和物性(密度、粘度)无关。

流量计由传感器和转换显示仪组成。

1、传感器包括旋涡发生器、检测元件、整流器和壳体。

旋涡发生器由特定螺旋形叶片组成,它固定在壳体收缩段前端,强迫流体产生强烈的旋涡流。

检测元件安装在靠近扩张管的喉部,用热敏、压电、应变、电容或光纤等检测元件可测出旋涡进动的频率信号。

整流器固定在流量计表体出口,其作用是消除旋涡流,以减小下游流态对仪表测量的影响。

壳体设计成一定形状的流道,使旋涡形成,固定和保护安装在内部的零部件,并通过法兰与管道相连接。

2、转换显示仪

由压电传感器检测到的微弱电压信号经过放大、滤波、整形后,变成频率与流量成正比的脉冲信号,然后由显示仪计数显示。显示仪配有外输接口,输出各种信号。对测量的气体介质可进行温度和压力的补偿,转换为标准状况下的体积流量,并显示。

主要特点:

1.内置式压力、温度、流量传感器,安全性能高,结构紧凑,外形美观。

2.就地显示温度、压力、瞬时流量和累积流量。

3.采用新型信号处理放大器和独特的滤波技术,有效地剔除了压力波动和管道振动所产生的干扰信号,大大提高了流量计的抗干扰能力,使小流量具有出色的稳定性。

4. 特有时间显示及实时数据存储之功能,无论什么情况,都能保证内部数据不会丢失,可永久性保存。

5.整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。

6.防盗功能可靠,具有密码保护,防止参数改动。

7.表头可180度随意旋转,安装方便。



公称通径

(mm)

类型

流量范围

M3/h

压力等级(Mpa)

精确度等级

重复性

25


1.0~30

1.6

2.5

4.0

6.3

1.0

1.5

小于基本误差

限绝对值的

1/3

32


2.0~60

50

A型

3.0~15

B型

2.5~7.5

80

A型

20~400

B型

10~200

100

A型

40~800

B型

30~600

150

A型

100~1800

B型

40~900

200


180~3600

1.6、2.5、4.0

普通型

a.内电源3.6V DC

平均电流<80μA

b.外电源24~28V DC(两线制)

电流4~20mA

c.外电源12~28V DC(三线制)

电流<100mA

智能型

a.内电源3.6V DC

平均电流<400μA

b.外电源24~28V DC(两线制)

电流4~20mA

c.外电源12~28V DC(三线制)

电流<100mA
