LWGY系列法兰式涡轮流量计
ABUIABACGAAgga_z6wUotYCQJjDoBzjoBw

液体涡轮流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。

 LWGY系列液体涡轮流量计(涡轮流量传感器与显示仪表配套组成涡轮流量计)。传感器液体涡轮流量计具有重复性好、操作简单等特点。可广泛应用于石油,化工,冶金,造纸等行业测量液体的体积瞬时流量和体积总量




LWGY系列法兰式涡轮流量计详情

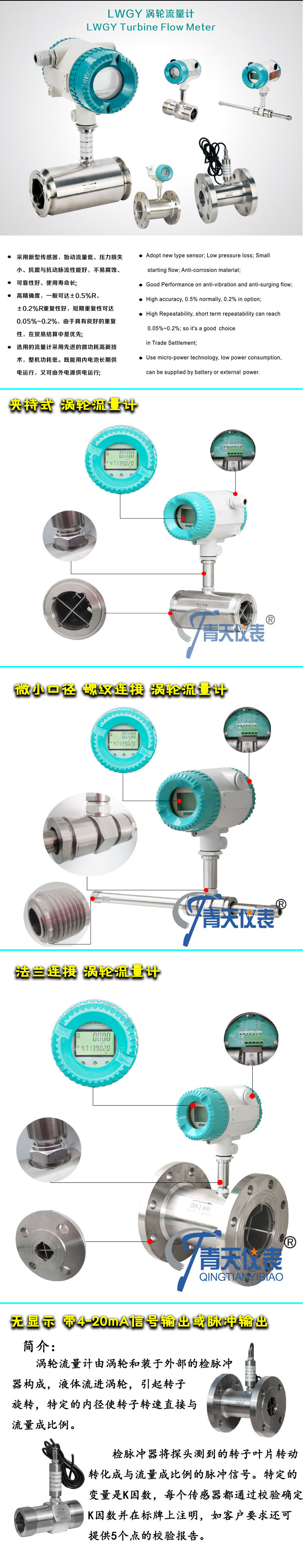

 液体涡轮.jpg LWGY涡轮流量计产品简介.jpg

      LWGY系列涡轮流量计是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时,在流体的作用下,叶轮受力旋转,其转速与管道平均流速成正比,同时,叶片周期性地切割电磁铁产生的磁力线,改变线圈的磁通量,根据电磁感应原理,在线圈内将感应出脉动的电势信号,即电脉冲信号,此电脉动信号的频率与被测流体的流量成正比。


  流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由**磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k

式中:

f——脉冲频率[Hz]

k——传感器的仪表系数[1/m],由校验单给出。若以[1/L]为单位Q=3.6×f/k

Q——流体的瞬时流量(工作状态下)[m3/h]

3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。


执行标准

涡轮流量传感器(JB/T9246-1999)

连接方式

螺纹、卡箍、法兰、夹装式

精度等级

±1%R、±0.5%R、±0.2%R(需定制)

传感器材质

304、316不锈钢等

使用条件

介质温度:-20℃~+120℃   环境温度:-20℃~+60℃

相对湿度:5%-90%         大气压力:86Kpa~106Kpa

信号输出功能

脉冲信号、4-20mA信号

通讯输出功能

RS485通讯、HART协议等

工作电源

外电源:24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等

内电源:1组3.6V10AH锂电池,电池电压在2.0-3.0V时均可正常工作

信号线接口

基本型:豪斯曼接头或自带三芯线缆;防爆型、内螺纹M20*1.5

防爆等级

Exia II CT或Exd II BT6

防护等级

IP65或定制其他防护等级
