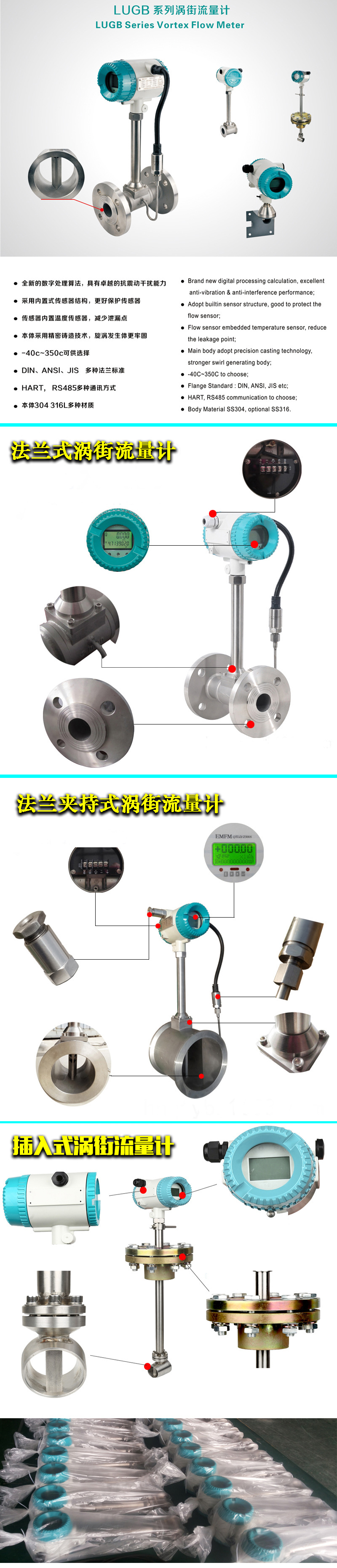

LUGB系列螺纹式涡街流量计


      螺纹连接涡街流量计功能齐全实用、显示直观、操作使用方便,可以减少其他螺纹连接涡街流量计英文菜单所带来的不便。

  螺纹连接涡街流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

  LUGB螺纹连接涡街流量计采用电磁感应原理测量介质流体流速的螺纹连接涡街流量计。它在管道的两侧加一个磁场,被测介质流过管道就切割磁力线,在两个检测电极上产生感应电势,其大小正比于流体的运动速度。可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。螺纹连接涡街流量计密封性能好,还可用于自来水和地下水道系统。

LUGB系列 螺纹式涡街流量计介绍



   LUGB系列螺纹连接式涡街流量计是利用液体振动原理而开发的一种新型流量计,广泛应用在石油、化工、冶金、造纸等行业流体的计量,该流量计无可动部件,可靠性强、精度高、寿命长,可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。


    LUGB系列涡街流量计是根据卡门涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。

  涡街流量计是应用流体振荡原理来测量流量的,流体在管道中经过涡街流量变送器时,在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡,旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关,可用下式表示:

  式中:   为旋涡的释放频率,单位为Hzv为流过旋涡发生体的流体平均速度,单位为m/sd为旋涡发生体特征宽度,单位为mSt为斯特劳哈尔数(Strouhal number),无量纲,它的数值范围为0.140.27

    St是雷诺数的函数,

  当雷诺数Re在   范围内,St值约为0.2。在测量中,要尽量满足流体的雷诺数在   ,此时旋涡频率   。

  由此,通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v,再由式   可以求出流量q,其中A为流体流过旋涡发生体的截面积。 螺纹连接涡街流量计技术参数.jpg

测量介质

蒸汽、压缩空气、液体(单相介质)

介质温度

-40℃~+350℃

介质压力

1.6、2.5、4.0Mpa

量程比

1:8~1-30(参比标况下空气)1:8~1:40(参比常温水)

测量范围

液体0.4~0.7m/s 气体4.0~60m/s 蒸汽5.0~70m/s

规格

DN25~DN300mm

材质

304、316L多种材质

雷诺数

正常2*104Cd~7*106

阻力系数

Cd≤2.6

振动加速度

LUGB型≤0.2g

防护等级

IP65

防爆等级

(ia)   II CT6

精确度

1.0级、1.5级

环境条件

环境温度

-40℃~+55℃(非防爆场所)-20℃~+55℃(防爆场所)

相对湿度

≤85%

大气压力

86~106Kpa

供电电源

非防爆型

脉冲型

+12VDC 20mA

电流型

+24VDC 20mA

输出信号

频率脉冲信号2~3000Hz 低电平≤1V 高电平≥6V

二线制4-20mA信号(隔离输出) 负载≤500Ω
