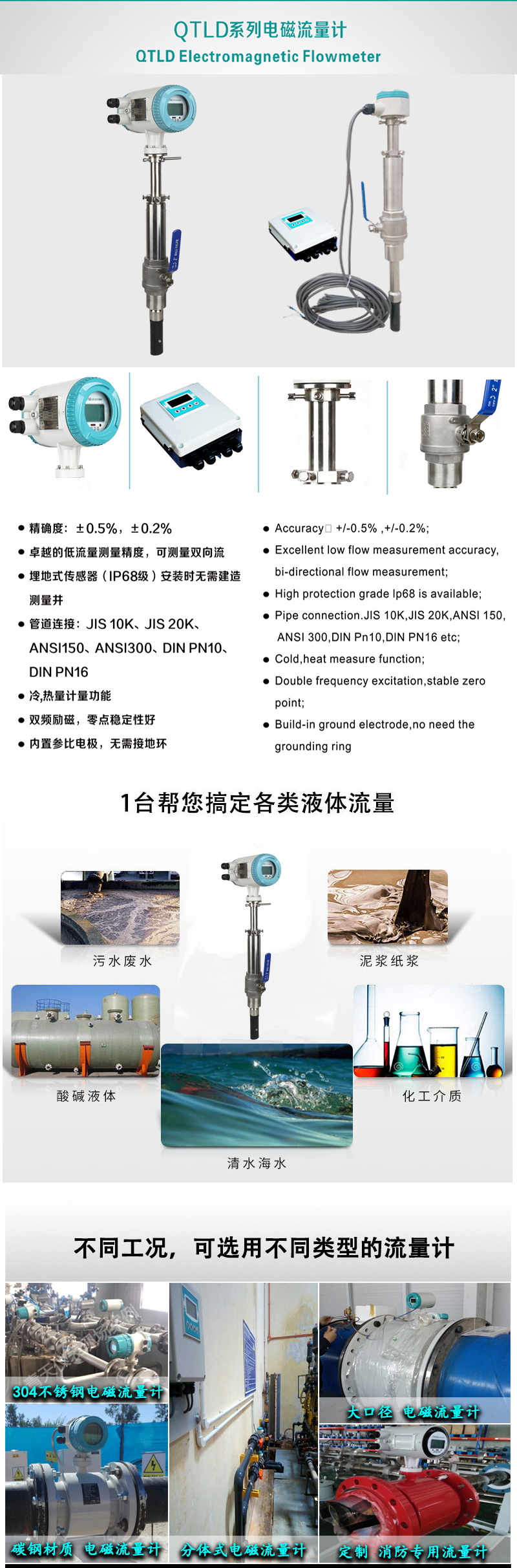

QTLD系列插入式电磁流量计


  QTLD系列插入式电磁流量计特别适用于中、大口径的管道测量内液体流体的测量,插入式电磁流量计测量精度不受液体密度、粘度、温度、压力和电导率变化的影响。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制。

  QTLD系列分体型电磁流量计由传感器和转换器组成,传感器安装在测量管道上,转换器被安装在离传感器30米内或100米内的场合,两者间由屏蔽电缆连接,用来测量导电的液体的体积流量。

  QTLD系列一体化电磁流量计接地电极,实现仪表良好接地。通径范围宽,适用于DN100~DN3000之间的所有口径管道。

  QTLD系列插入式电磁流量计传感器采用先进加工工艺、固态封装、耐振动、防渗透、寿命长,使仪表具有良好的测量精确度和稳定性。

QTLD插入式电磁链接流量计介绍



  插入式电磁流量计是基于法拉第电磁感应定律、采用新技术研发的一种高智能,高可靠性的流量计,以其非常高的性价比被广泛应用于大管径流量计量领域。

工作原理.jpg  插入式电磁流量计工作原理是基于法拉第电磁感应定律。在电磁流量计中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离。

  测量精确度不受液体密度、粘度、温度、压力和电导率变化的影响;

  高可靠性的外插安装方式,传感器的安装、维护无需拆卸测量管,因此较适合于无法停水的现场使用,而且可以在老管道上现场开口安装;

  结构简单,电磁流量计测量管可不用内衬,可靠性高;

  公称通径范围宽,适用于DN100-DN3000之间的所有口径管道;

  一体化接地电极,实现仪表良好接地;

  传感器采用新的加工工艺、固态封装、耐振动、防渗透、寿命长,使仪表具有良好的测量精确度和稳定性。


公称通径

DN100-DN3000mm

公称压力

1.6Mpa

测量管材质

碳钢、304不锈钢

传感器测量头材质

ABS、聚丙烯

电极材料

SUS316、哈氏合金B、哈氏合金C

精确度

流速≤0.5m/s时,±1.5%,满量程流速>1m/s时,±1.0%

介质温度

ABS:+80℃,聚丙烯:+80℃

环境温度

-20℃~+60℃

相对温度

5%~95%

大气压力

86~106kpa

直管段要求

上游15D,下游10D

防护等级

IP65、可选IP68

连接方式

插入式连接

防爆标志

Exmd II T4
